1. OR回路
OR回路はいずれかの入力が１である時に出力が１になる回路です。またOR回路は、論理和とも呼ばれています。
真理値表
OR回路の真理値表はこのようになります。いずれかの入力が１である時に出力が１になります。
回路記号
OR回路の回路記号は先端がとがっており左が丸まっていて矢印のような形になっています。
Minecraftで作った論理回路
Minecraftで作ったOR回路はこのようになります。レバーが入力でランプが出力に相当します。
2. AND回路
AND回路は２つの入力が両方１の時のみ、出力が１になる回路です。またAND回路は、論理積とも呼ばれています。
真理値表
AND回路の真理値表はこのようになります。
回路記号

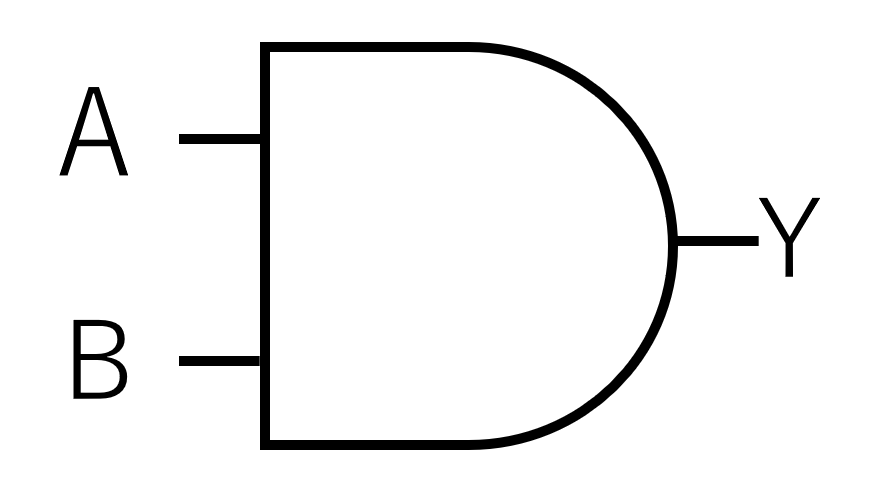

AND回路の回路記号はアルファベットのDを横に伸ばした形をしています。
Minecraftで作った論理回路
Minecraftで作ったAND回路はこのようになります。
3. NOT回路
NOT回路は、入力の逆が出力される回路です。１が入力されると０が出力され、０が入力されると１が出力される回路です。
真理値表
NOT回路の真理値表はこのようになります。
回路記号

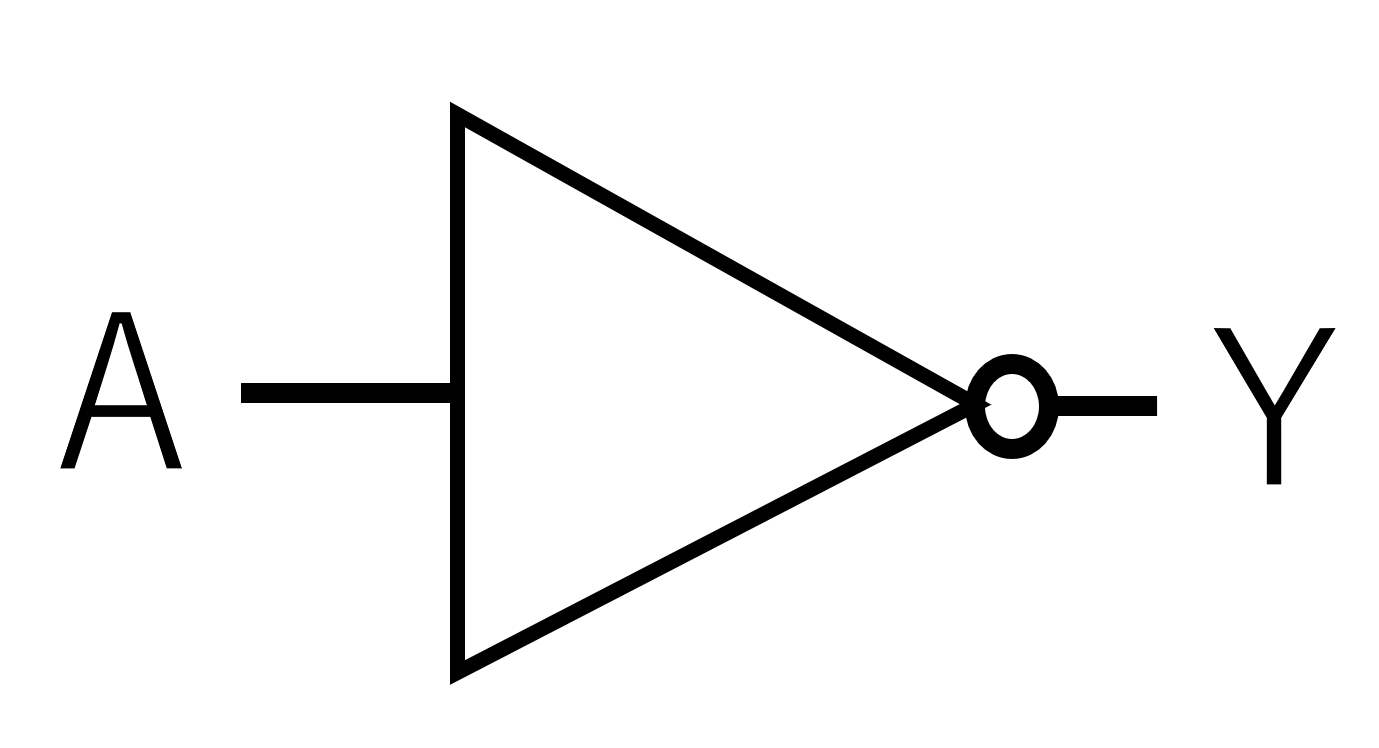

NOT回路の回路記号は三角形の形をしていて、先端に小さい丸があります。また、AND回路、OR回路と違って入力が１つしかありません。
Minecraftで作った論理回路
Minecraftで作ったNOT回路はこのようになります。
4. NAND回路
NAND回路はAND回路にNOT回路を加えた回路で、AND回路の出力を反転した値を出力します。
真理値表

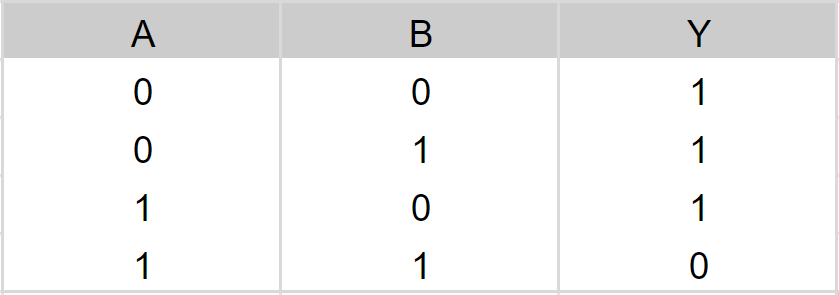

NAND回路の真理値表はこのようになります。
回路記号

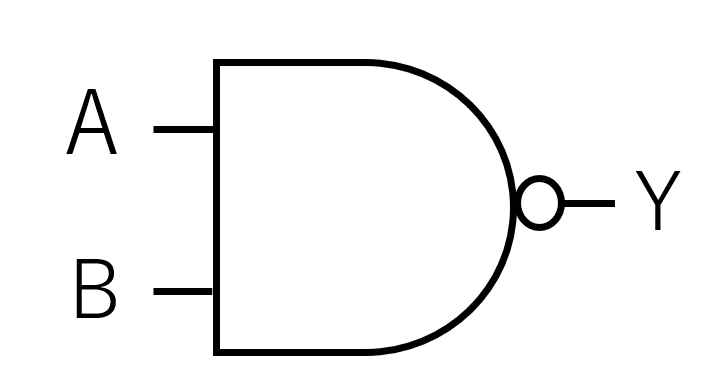

NAND回路も回路記号はAND回路にNOT回路の回路記号を付けた記号です
Minecraftで作った論理回路
Minecraftで作ったNAND回路はこのようになります。
5. NOR回路
NOR回路はOR回路にNOT回路を加えた回路で、OR回路の出力を反転した値を出力します。
真理値表

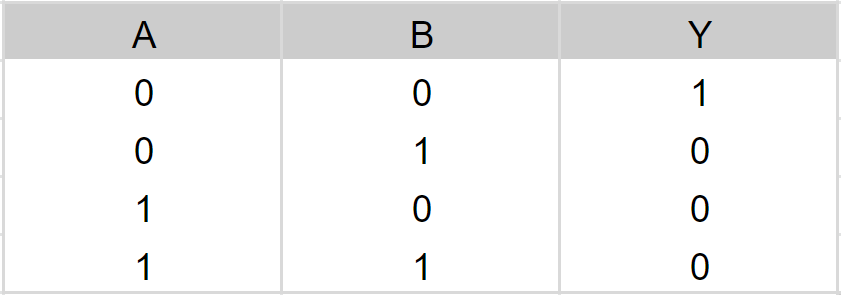

NOR回路の真理値表はこのようになります。
回路記号

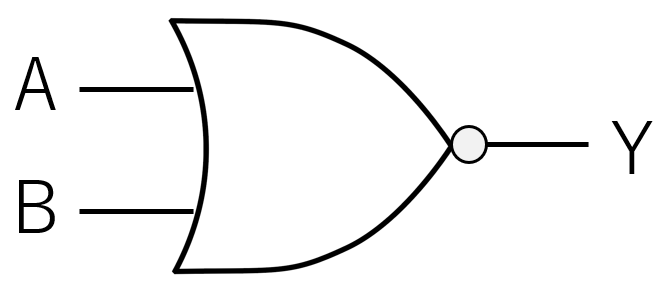

NOR回路の回路記号はOR回路にNOT回路の回路記号を付けた記号です。
Minecraftで作った論理回路
Minecraftで作ったNOR回路はこのようになります。
6. XOR回路
XOR回路は、二つの入力のうち、同じ値が入力されると出力が０に、違う値が入力されると出力が１になります。
またXOR回路は、排他的論理和とも呼ばれます。
真理値表

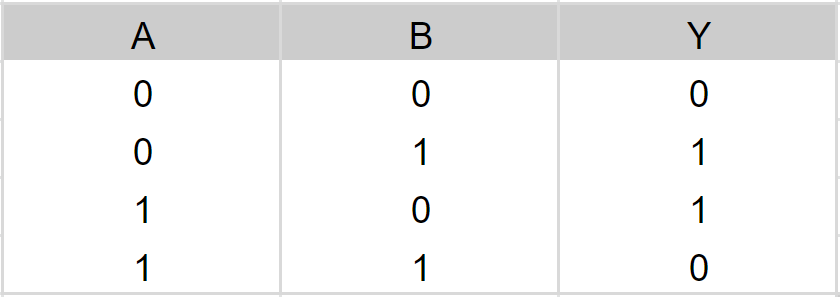

XOR回路の真理値表はこのようになります。
回路記号

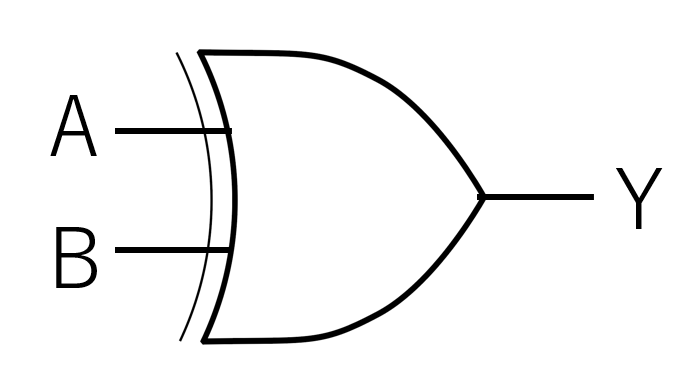

XORの回路記号はOR回路の回路記号の入力側に円弧がついた記号です。
Minecraftで作った論理回路

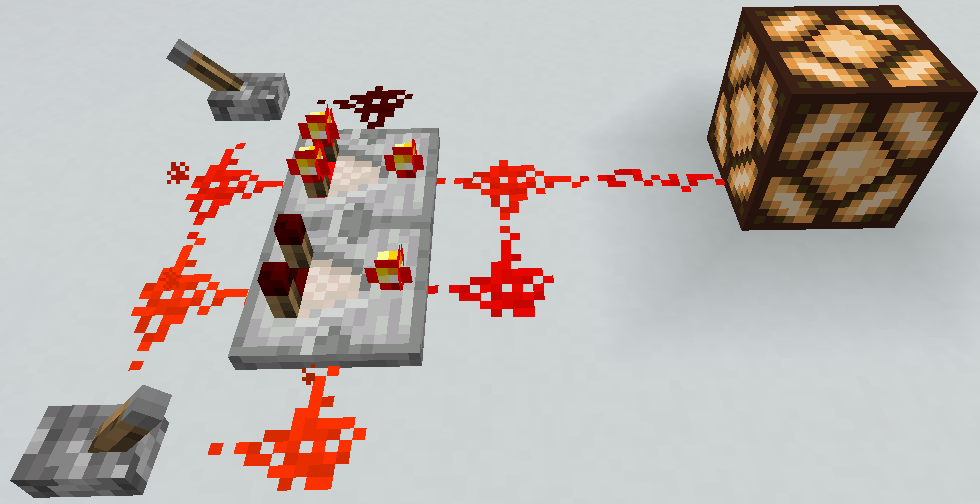

Minecraftで作ったXOR回路はこのようになります。
7. XNOR回路
XNOR回路はXORにNOT回路を加えた回路で、XOR回路の出力を反転した値を出力します。
真理値表

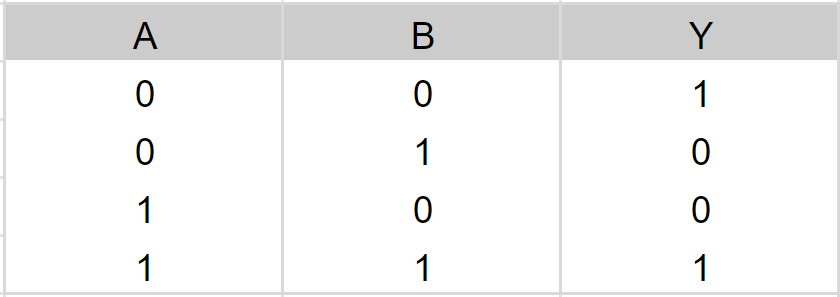

XNOR回路の真理値表はこのようになります。
回路記号

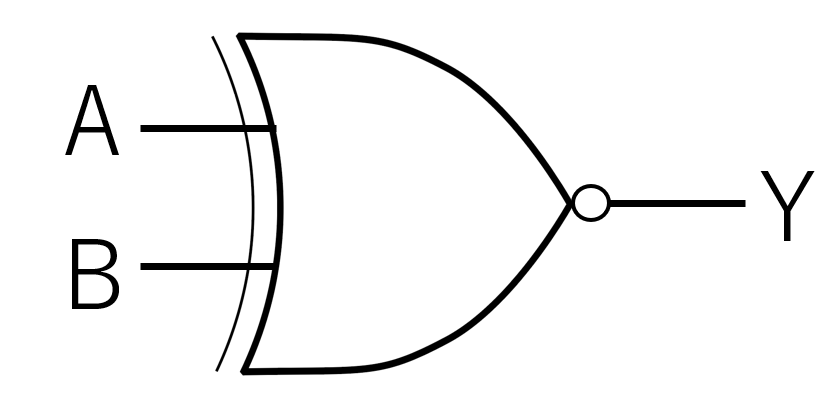

XOR回路にNOT回路の回路記号を付けた記号です。
Minecraftで作った論理回路

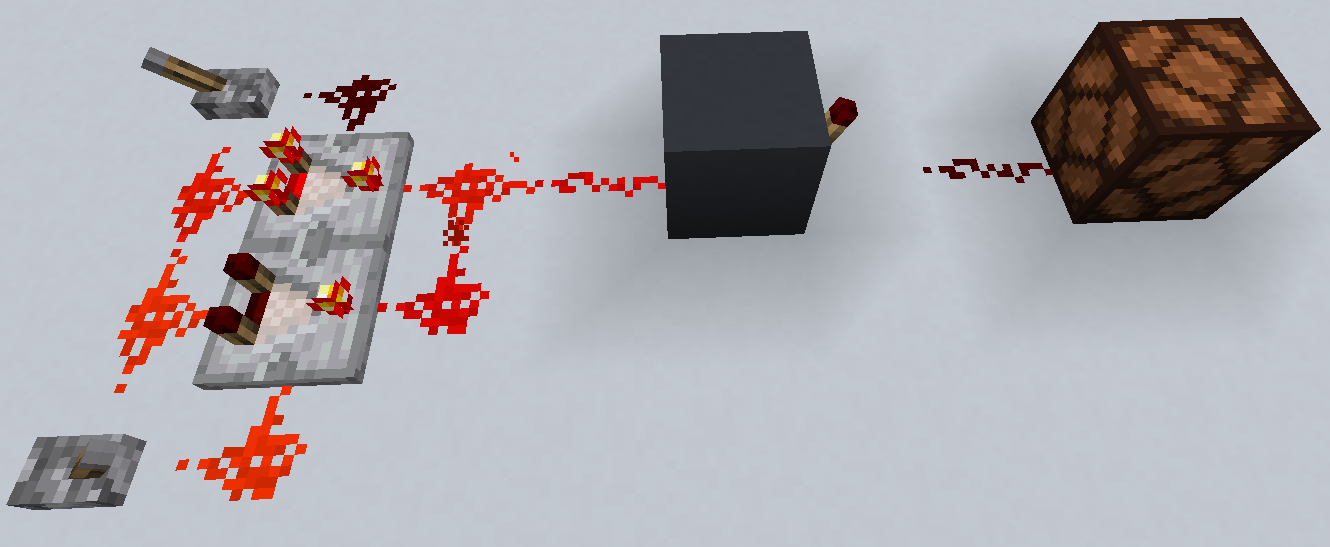

Minecraftで作ったXNOR回路はこのようになります。
